CXY仪表冲洗专用油系统
产品详情

1 产品概况和结构特点

CXY 仪表冲洗专用油系统广泛用于石油化工、化肥、化工、动力机械和轻纺机械的各种发动机、空气压缩机、锻压设备等需要润滑油的机械设备中。

此种设备己在广石化加氢裂化及加氢处理、独山子石化加氢裂化系统中使用,情况良好。

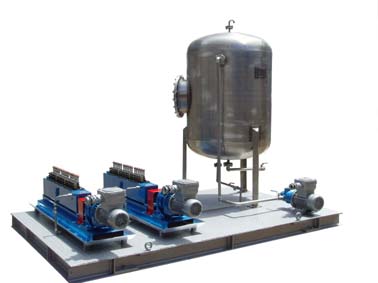

该系统由输油泵、贮油罐、注油器、油管路系统、阀门、配对接头及公共底座等组成,其外形图参见图 4。

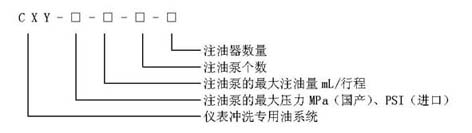

2 型号说明



标记示例:

由 4 台注油器(最大工作压力 16MPa,最大注油量 0.20mL/行程,18 个国产注油泵)

组成的仪表冲洗专用油系统,其型号标记为:CXY-16-0.20-18-4


3 主要技术参数

(1)输送介质:透平油

(2)注油器供油点数:18x 注油器数量

(3)单台注油器供油量:2x18 mL/min、4x18 mL/min、7.2x18mL/min

(4)注油器最大供油压力:16MPa、32MPa、2500PSI、6000PSI、7500PSI

(5)注油器转速:4.6~23r/min

(6)注油器电机功率:0.55kw

(7)油泵电机功率:1.5kw

(8)油泵转速:1450r/min

(9)润滑油过滤精度:≤20μm

(10)电机防爆等级:Ex_dⅡCT4

(11)电机防护等级:Ip55 F 级绝缘

(12)油罐容积:0.9m3

(13)外形尺寸:长 3m x 宽 1.9m x 高 2.35m
